Mehr als nur ein Grillabend – ein echtes Wir-Gefühl

Arbeit ist mehr als das Erfüllen von Aufgaben. Es geht um Menschen, um Begegnungen und um das Gefühl, Teil von etwas Größerem zu sein. Genau das lebt die Wersoma GmbH tagtäglich – und das auf eine besonders herzliche Art: mit dem regelmäßigen Mittagsgrillen für die gesamte Belegschaft.

---

Ein Highlight im Arbeitsalltag

Wenn der Duft von frisch Gegrilltem durchs Büro zieht, wissen alle: Heute ist Grillzeit! Das gemeinsame Mittagsgrillen ist bei der Wersoma GmbH längst zu einem festen und heiß geliebten Ritual geworden. Kolleginnen und Kollegen aus allen Abteilungen kommen zusammen, legen die Laptops beiseite und genießen eine entspannte Auszeit – mit leckerem Essen, echten Gesprächen und jeder Menge Lachen.

Was auf den ersten Blick wie ein einfaches Mittagessen wirkt, ist in Wirklichkeit ein kraftvolles Signal: Hier zählt der Mensch.

---

Warum gemeinsames Essen so viel bewirkt

Studien zeigen immer wieder: Teams, die regelmäßig Zeit miteinander verbringen – auch außerhalb von Meetings und Projekten – arbeiten effektiver, kommunizieren offener und fühlen sich dem Unternehmen stärker verbunden.

Das Mittagsgrillen der Wersoma GmbH schafft genau diesen Raum:

• 🤝 Vertrauen wächst – wenn man sich auch als Mensch, nicht nur als Kollege kennt
• 💬 Kommunikation verbessert sich – ungezwungene Gespräche bauen Barrieren ab
• 😊 Die Stimmung steigt – eine gute Pause macht den Nachmittag produktiver
• 🏠 Bindung entsteht – wer sich wohlfühlt, bleibt gerne

---

Arbeitgeber, der zuhört und investiert

Die Wersoma GmbH zeigt mit solchen Initiativen, dass sie ihre Mitarbeitenden nicht als bloße Arbeitskräfte sieht, sondern als wertvolle Menschen, in die es sich lohnt zu investieren. Eine starke Unternehmenskultur entsteht nicht durch Hochglanzbroschüren – sie entsteht in Momenten wie diesen: am Grill, beim Plaudern, beim gemeinsamen Essen unter freiem Himmel.

---

Fazit: Kleine Geste, große Wirkung

Das regelmäßige Mittagsgrillen mag wie eine kleine Geste wirken – doch seine Wirkung ist enorm. Es stärkt den Zusammenhalt, hebt die Arbeitsmoral und macht die Wersoma GmbH zu einem Ort, an dem man nicht nur arbeiten, sondern auch gerne sein möchte.

Wir sind stolz auf unser Team – und freuen uns schon auf das nächste Grillen! 🔥

Toleranzkettenanalyse in Vorrichtungen: Annahmen mit Produktions-Messdaten verifizieren

Auf einen Blick: Dieser Fachartikel erläutert Konstrukteuren und Fertigungsleitern, wie sie theoretische Annahmen der Toleranzkettenanalyse durch reale Produktionsmessdaten validieren. Durch den Einsatz präziser Messstrategien und den statistischen Abgleich von Funktionsmaßen lassen sich Ausschussquoten senken und die Prozessfähigkeit nachhaltig absichern. WERSOMA in Magdeburg unterstützt diesen qualitätssichernden Prozess mit jahrzehntelanger Expertise im Vorrichtungsbau und in der CNC-Präzisionsfertigung.

In der Fertigungstechnik entscheidet die Maßhaltigkeit komplexer Baugruppen über die Wirtschaftlichkeit der gesamten Serie. Während in der Konstruktionsphase die Toleranzkettenanalyse auf theoretischen Annahmen beruht, zeigt die Praxis oft Abweichungen, die zu Montageproblemen oder Funktionsausfällen führen. Dieser Beitrag beschreibt, wie sich Theorie und Praxis durch eine systematische Einbindung von Messdaten abgleichen lassen – und wie Fertigungsprozesse dadurch auf ein belastbares Fundament gestellt werden.

Warum Annahmen aus der Toleranzkette verifizieren?

Die theoretische Toleranzrechnung – ob arithmetisch oder statistisch per Monte-Carlo-Simulation – ist nur so gut wie ihre Eingangsgrößen. In der frühen Phase der Produktentwicklung müssen Konstrukteure oft Annahmen treffen, die sich unter realen Werkstattbedingungen nicht ohne Weiteres bestätigen.

Typische Annahmen und ihre Risiken

Ein häufiges Risiko liegt in der Annahme idealer Verteilungsformen. Während die Rechnung oft von einer Gaußschen Normalverteilung ausgeht, zeigen reale Fertigungsprozesse beim Fräsen oder Drehen häufig schiefe Verteilungen oder Trends durch Werkzeugverschleiß. Hinzu kommt, dass Korrelationen zwischen einzelnen Merkmalen oft vernachlässigt werden. Die Fügereihenfolge und die Wiederholgenauigkeit der Aufnahmeelemente in der Vorrichtung können das Endergebnis erheblich beeinflussen. Werden diese Faktoren nicht anhand realer Daten überprüft, drohen Fehlinterpretationen der Prozessfähigkeit.

Nutzen der Verifikation: Funktionsmaß-Sicherheit und weniger Ausschuss

Die Verifikation der Toleranzkette durch reale Messwerte schafft Sicherheit bei den Funktionsmaßen. Anstatt mit unnötig engen und damit teuren Toleranzen zu arbeiten, erlaubt der Datenabgleich eine realistische Toleranzvergabe. Das reduziert den Ausschuss und vermeidet kostspielige Nacharbeit. Zudem erhalten Fertigungsleiter belastbare Fähigkeitsnachweise, die gegenüber Kunden und im Rahmen der Zertifizierung nach DIN EN ISO 9001:2015 als objektiver Nachweis dienen.

Messstrategie in der Produktion: Daten, die wirklich tragen

Um eine Toleranzkette zu validieren, müssen die erhobenen Daten eine ausreichende Güte und Aussagekraft besitzen. Bloßes Sammeln von Messwerten ohne durchdachte Grundlage ist nicht zielführend.

Messplan und Prüfmittelfähigkeit: Merkmalsauswahl und Messunsicherheit

Die Grundlage bildet ein detaillierter Messplan. Dabei werden jene Merkmale priorisiert, die den größten Einfluss auf das finale Funktionsmaß haben. Eine begleitende Prüfmittel-Fähigkeitsuntersuchung (MSA) nach VDA-Band 5 oder AIAG-Vorgaben ist zwingend erforderlich. Nur wenn die Messunsicherheit sowie die Wiederhol- und Vergleichspräzision (Gage R&R) bekannt sind, lassen sich die Daten sinnvoll interpretieren. WERSOMA setzt hierbei auf präzise Messtechnik, um sicherzustellen, dass die im Vorrichtungsbau erzielten Ergebnisse den hohen Anforderungen standhalten.

Datenquellen: Koordinatenmessgeräte, Inline-Messung und Rückverfolgbarkeit

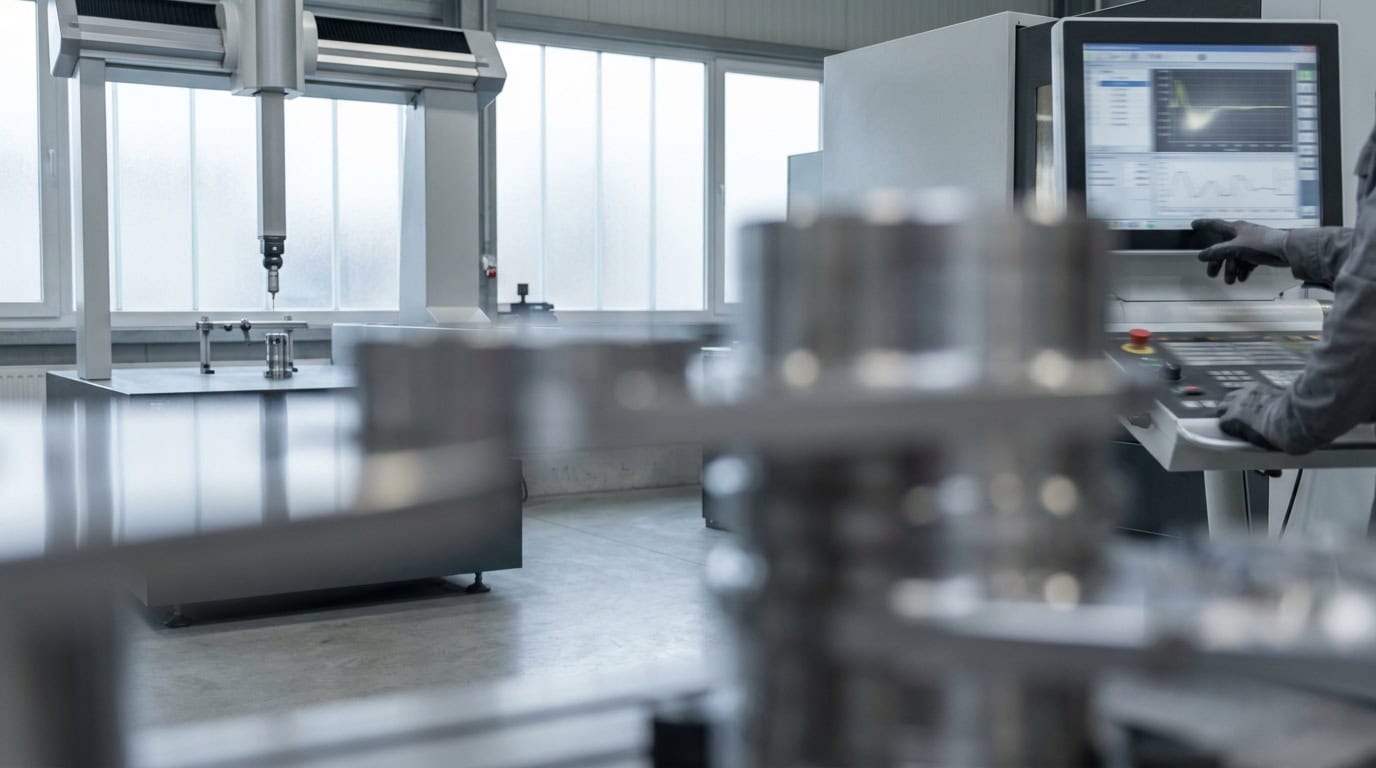

Als Datenquellen dienen Koordinatenmessgeräte (CMM) für hochpräzise Stichproben sowie Inline-Messsysteme für die 100-Prozent-Prüfung in der Linie. Entscheidend ist die lückenlose Rückverfolgbarkeit: Ein Messwert muss eindeutig einem Los, einer bestimmten Vorrichtung und bei Mehrfachvorrichtungen sogar dem einzelnen Nest zugeordnet werden können. Nur so lassen sich systematische Fehler von zufälligen Streuungen unterscheiden.

Vom Messwert zum Funktionsmaß: Abgleich mit dem Toleranzkettenmodell

Liegen die Daten vor, folgt der entscheidende Schritt – die Rückführung der Einzelmesswerte in das theoretische Modell der Toleranzkette.

Zuordnung der Messpunkte: Bezugssysteme und Umrechnung

Beim sogenannten Feature-Mapping werden die physischen Messpunkte des CMM auf die theoretischen Bezugssysteme der Konstruktion übertragen. Die 3-2-1-Auflage in der Vorrichtung spielt dabei eine zentrale Rolle. Die gemessenen Form- und Lagetoleranzen (GD&T) müssen mathematisch so aufbereitet werden, dass sie sich direkt mit den Annahmen der Toleranzsimulation vergleichen lassen. Das erfordert ein fundiertes Verständnis der geometrischen Produktspezifikation.

Statistischer Abgleich: Cp/Cpk und Residuenanalyse

Im statistischen Abgleich werden die realen Prozessfähigkeitsindizes (Cp, Cpk) den simulierten Werten gegenübergestellt. Eine Residuenanalyse hilft, die Differenz zwischen Modellvorhersage und Wirklichkeit zu beziffern. Zeigen sich signifikante Abweichungen, muss das Modell aktualisiert werden. Spezialisierte Programme wie 3DCS, CETOL oder VSA unterstützen diesen Vorgang, indem sie reale Messdaten importieren und die Simulation verfeinern.

Umsetzung im Vorrichtungsbau und in der Fertigung

Die Erkenntnisse aus dem Datenabgleich müssen unmittelbar in die Fertigung zurückfließen. Hier zeigt sich der Wert eines erfahrenen Partners im Vorrichtungsbau.

Beitragsanalyse der Vorrichtung

Nicht selten ist die Vorrichtung selbst eine Ursache für Toleranzabweichungen. Durch eine Beitragsanalyse wird untersucht, wie stark die Wiederholgenauigkeit der Positionierung, die Klemmkräfte oder der Verschleiß der Auflagebolzen das Ergebnis beeinflussen. WERSOMA legt bei der Konstruktion von Spannvorrichtungen größten Wert darauf, diese Einflussfaktoren zu minimieren und so eine stabile Grundlage für die Serienproduktion zu schaffen.

Regelkreis und Änderungsmanagement

Ein funktionierender Regelkreis stellt sicher, dass bei Abweichungen sofort reagiert wird. Dazu gehören definierte Reaktionspläne und angepasste Parametergrenzen in der Fertigung. Das Änderungsmanagement dokumentiert sämtliche Anpassungen revisionssicher. Für Einkauf und Qualitätsleitung bedeutet das: Die Produktion arbeitet stets innerhalb der zulässigen Toleranzen, und die Kosten sinken durch gezielt verbesserte Abläufe.

Häufig gestellte Fragen (FAQ)

Welche Messdaten benötige ich, um Annahmen der Toleranzkettenanalyse belastbar zu verifizieren? Benötigt werden vor allem die Ist-Verteilungen der Einzelkomponenten (Maße, Form- und Lagetoleranzen) sowie die Positionsgenauigkeit der Aufnahmen in der Vorrichtung. Idealerweise liegen diese Daten als statistische Kennwerte (Mittelwert, Standardabweichung) aus einer stabilen Serienproduktion vor.

Wie ordne ich CMM-Messpunkte dem relevanten Funktionsmaß zu? Die Zuordnung erfolgt über die Ausrichtung der Messpunkte im selben Koordinatensystem, das der Toleranzanalyse zugrunde liegt. Unter Berücksichtigung der Bezüge (Datums) werden die Punktewolken mathematisch verrechnet, um die Abstände oder Winkel zu bestimmen, die das Funktionsmaß definieren.

Wie berücksichtige ich die Messunsicherheit, und wie führe ich eine belastbare MSA durch? Die Messunsicherheit wird vom Gesamttoleranzband abgezogen, um den nutzbaren Bereich zu bestimmen. Eine MSA nach Verfahren 1 (Cg/Cgk) und Verfahren 2 (Gage R&R) stellt sicher, dass das Messsystem fähig ist, die geforderten Toleranzen zuverlässig zu unterscheiden.

Wie trenne ich den Einfluss der Vorrichtung vom Streuanteil der Bauteile? Das gelingt durch Messreihen, bei denen dasselbe Bauteil mehrfach in die Vorrichtung eingelegt und gemessen wird (Wiederholgenauigkeit der Vorrichtung), im Vergleich zur Messung verschiedener Bauteile aus der laufenden Produktion. Statistische Methoden wie die Varianzanalyse (ANOVA) helfen bei der Trennung der Anteile.

Welche Programme unterstützen den Abgleich zwischen Simulation und Produktionsdaten? Gängige Werkzeuge für die 3D-Toleranzsimulation wie 3DCS, CETOL 6σ oder VSA bieten Schnittstellen zum Import von Messdaten aus Qualitätsmanagementsystemen (Q-DAS) oder direkt von Koordinatenmessgeräten, um Simulationsmodelle mit Realdaten zu kalibrieren.

Präzision durch validierte Toleranzkonzepte bei WERSOMA

Sichern Sie Ihre Funktionsmaße mit realen Produktionsdaten ab und minimieren Sie Ihre Qualitätskosten durch fachgerechte Toleranzanalysen. Als Experten für Sondereinrichtungsbau und präzise Fertigung begleiten wir Sie von der ersten Analyse bis zur fertigen Vorrichtung. Vertrauen Sie auf über 30 Jahre Erfahrung am Standort Magdeburg.

Vereinbaren Sie jetzt einen Praxis-Workshop zur Toleranzkettenanalyse und Messdaten-Integration bei WERSOMA.

---

Anschlag- und Auflagegestaltung für dünnwandige Bauteile: Oberflächenschutz und hohe Wiederholgenauigkeit

Auf einen Blick: Dieser Fachartikel erläutert Konstrukteuren und Fertigungsleitern die präzise Auslegung von Anschlag- und Auflagekonzepten zur prozesssicheren Spannung verzugsempfindlicher Werkstücke. Durch die gezielte Werkstoffwahl und geometrische Optimierung der Kontaktstellen lassen sich Oberflächenschäden vermeiden und die Wiederholgenauigkeit signifikant steigern. Die WERSOMA Werkzeug- und Sondereinrichtungsbau GmbH aus Magdeburg unterstützt Betriebe mit über 30 Jahren Erfahrung bei der Realisierung solcher technologisch anspruchsvollen Vorrichtungskonzepte.

Dünnwandige Bauteile, wie sie im Leichtbau oder in der Feinmechanik üblich sind, stellen besondere Anforderungen an die Spanntechnik. Herkömmliche Spannkonzepte stoßen hier rasch an ihre Grenzen, weil die geringe Bauteilsteifigkeit schon bei kleinen Kräften zu unzulässigen Verformungen oder Oberflächenschäden führen kann. Für eine prozesssichere Serienfertigung kommt es deshalb darauf an, die Schnittstellen zwischen Werkstück und Vorrichtung – also Anschläge und Auflagen – konstruktiv und werkstofftechnisch durchdacht zu gestalten. Der folgende Beitrag zeigt, an welchen Stellschrauben sich drehen lässt, um Präzision und Oberflächengüte dauerhaft sicherzustellen.

Anforderungen und Risiken bei empfindlichen, dünnwandigen Bauteilen

Bei der Bearbeitung dünnwandiger Komponenten treten mechanische Belastungen auf, die bei massiven Werkstücken keine Rolle spielen würden. Die Schwierigkeit besteht darin, eine ausreichende Haltekraft für die Zerspanung oder Montage aufzubringen, ohne die geometrische Integrität des Bauteils zu gefährden.

Typische Schadbilder und Fehlstellen

Zu den häufigsten Problemen zählen Druckstellen und Abzeichnungen, die durch eine zu hohe örtliche Flächenpressung entstehen. Riefen und Kratzer gehen oft auf unzureichende Sauberkeit oder ungeeignete Reibpaarungen beim Einlegen zurück. Bei metallischen Bauteilen kann es zur Kaltverformung kommen, während bei Verbundwerkstoffen wie CFK die Gefahr von Delaminationen oder bleibenden Abdrücken in der Matrix besteht. Im schlimmsten Fall führen solche Fehler zum Ausschuss der oft kostenintensiven Rohlinge.

Einfluss von Anschlag- und Auflagekonzepten auf Verzug und Wiederholgenauigkeit

Ein wesentliches Risiko ist die statische Überbestimmung der Lagerung. Werden mehr als die technologisch notwendigen Punkte zur Fixierung genutzt, bauen sich im Bauteil innere Spannungen auf, die nach dem Lösen der Vorrichtung zu maßlichem Verzug führen. Hinzu kommen Kippmomente durch ungünstig positionierte Kraftangriffspunkte, die die Lagegenauigkeit beeinträchtigen. Auch thermische Ausdehnungen während der Bearbeitung müssen konstruktiv aufgefangen werden, damit sich das Werkstück nicht gegen die Anschläge verspannt.

Konstruktive Leitlinien für Anschläge und Auflagen

Die geometrische Gestaltung der Kontaktpunkte bildet das Fundament jeder wiederholgenauen Vorrichtung. Ziel ist eine eindeutige Lagebestimmung bei möglichst geringer Bauteilbelastung.

Geometrie und Kontaktgestaltung

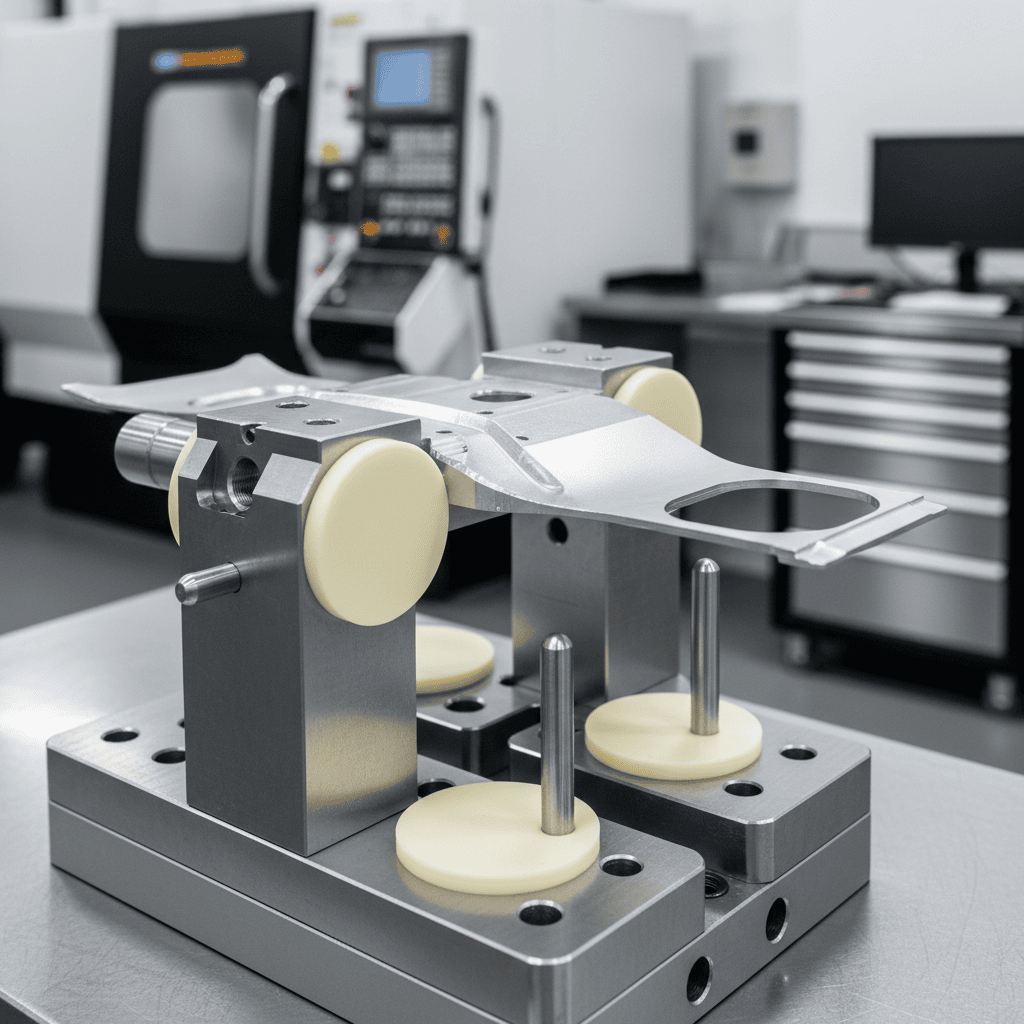

Ausgangspunkt ist das isostatische 3-2-1-Prinzip: Drei Punkte legen die Ebene fest, zwei bestimmen die Richtung, einer dient als Anschlag in der dritten Achse. Bei dünnwandigen Teilen sollten diese Bezugspunkte in Bereichen liegen, in denen das Werkstück die höchste Eigensteifigkeit aufweist. Radien und großzügige Anfasungen an den Einführbereichen verhindern Beschädigungen beim Bestücken. Linienförmige Auflagen bieten eine hohe Lagegenauigkeit, flächenförmige Konturauflagen dagegen verringern die Pressung. Relief- und Entlastungstaschen helfen dabei, Schmutzpartikel aufzunehmen und eine definierte Anlage zu erzwingen.

Werkstoff- und Oberflächenwahl

Der Kontaktwerkstoff entscheidet maßgeblich über den Schutz der Bauteiloberfläche. Hochleistungskunststoffe wie PEEK oder PAI vereinen gute Festigkeit mit schonenden Gleiteigenschaften. Für besonders empfindliche Teile haben sich Elastomere wie PU (Vulkollan) oder Hartgewebe wie Pertinax bewährt. Kommen metallische Werkstoffe zum Einsatz, empfiehlt sich gehärteter und anschließend DLC-beschichteter Stahl, um Reibung und Verschleiß gering zu halten. Wechselkappen erlauben zudem eine kostengünstige Instandhaltung der Verschleißteile.

Spannstrategie, Berechnung und Erprobung

Eine fundierte Vorrichtungsentwicklung stützt sich nicht allein auf Erfahrungswerte, sondern sichert die Auslegung rechnerisch ab.

Kontaktpressung und Verzug rechnerisch vorhersagen

Mit der Finite-Elemente-Methode (FEM) und nichtlinearer Kontaktmodellierung lassen sich Verformungen bereits in der Konstruktionsphase abschätzen. Die Berechnung der Hertzschen Pressung zeigt, ob die gewählte Auflagefläche ausreicht, um die Fließgrenze des Werkstoffs nicht zu überschreiten. Eine Empfindlichkeitsanalyse hilft darüber hinaus, den Einfluss von Toleranzschwankungen auf die Wiederholgenauigkeit zu bewerten.

Nachweis in der Praxis

In der Werkstatt dienen Druckmessfolien dazu, die tatsächliche Druckverteilung sichtbar zu machen. Farbabdrücke ermöglichen die Kontrolle der flächigen Anlage. Die Wiederholgenauigkeit wird idealerweise über Nullpunktspannsysteme und taktile oder optische Messverfahren geprüft. Methoden wie die Messsystemanalyse (Gage R&R) stellen sicher, dass die Vorrichtung die geforderten Toleranzen im Sinne einer statistischen Prozesslenkung (SPC) dauerhaft einhält.

Umsetzung mit Standardkomponenten und Checkliste für den Einkauf

Der Rückgriff auf genormte Bauteile erhöht die Wirtschaftlichkeit und vereinfacht die Ersatzteilbeschaffung.

Bewährte Bausteine

Der Markt bietet zahlreiche standardisierte Elemente für die schonende Spannung. Kugelauflagen und Druckstücke nach DIN 6311 gleichen leichte Winkelfehler aus, Kugelscheiben nach DIN 6319 kompensieren Verspannungen in der Schraubverbindung. Federnde Abstützelemente stabilisieren labile Bauteilbereiche, ohne sie zu verformen. Für flächige, sehr dünne Teile sind Vakuumspannplatten oder Membranspanner oft die technisch überlegene Wahl gegenüber mechanischen Spannbacken.

Checkliste für die Beschaffung

Beim Einkauf von Vorrichtungskomponenten sollten folgende Punkte beachtet werden:

• Ist die zulässige Flächenpressung für den Werkstückstoff bekannt?
• Passen die Materialpaarungen chemisch zusammen (Vermeidung von Kontaktkorrosion)?
• Entspricht die Rauheit der Auflageflächen der geforderten Oberflächengüte des Bauteils?
• Sind die GPS-Bezüge (Geometrische Produktspezifikation) und die Toleranzkette durchgängig abgebildet?
• Sind Verschleißteile als Wechseleinlagen ausgeführt, um Wartungszeiten kurz zu halten?

Häufig gestellte Fragen (FAQ)

Welche Materialien eignen sich für Anschläge und Auflagen, um empfindliche Oberflächen zuverlässig zu schützen? Besonders geeignet sind technische Kunststoffe wie PEEK oder Pertinax. Für metallische Kontakte bieten sich gehärtete Stähle mit einer DLC-Beschichtung (Diamond-Like Carbon) an, da diese die Reibung verringern und ein Festfressen verhindern.

Wie setze ich das 3-2-1-Prinzip bei dünnwandigen Teilen um, ohne eine Überbestimmung zu erzeugen? Entscheidend ist, dass nur exakt sechs Freiheitsgrade eingeschränkt werden. Zusätzliche Stützpunkte müssen als federnde oder schwimmende Abstützelemente ausgeführt sein, die erst nach der primären Anlage fixiert werden, um keine Spannungen einzuleiten.

Wie kann ich die Wiederholgenauigkeit einer Vorrichtung messtechnisch überprüfen? Das geschieht üblicherweise durch wiederholtes Einlegen und Messen eines Referenzbauteils auf einer Koordinatenmessmaschine. Die Auswertung der Streuung gibt Aufschluss über die Prozessfähigkeit der Vorrichtung.

Was ist bei beschichteten oder CFK-Oberflächen in Bezug auf Kontaktwerkstoffe zu beachten? Die Reibpaarung muss so gewählt werden, dass weder chemische Reaktionen noch mechanischer Abtrag auftreten. Weiche Kontaktmaterialien verhindern das Eindringen in die Matrix, müssen jedoch regelmäßig auf Verschleiß und eingebettete Späne kontrolliert werden.

Welche Rauheit sollten Auflageflächen haben, um Abzeichnungen zu vermeiden? Eine feinstgeschlichtete Oberfläche (Ra 0,4 bis 0,8) ist in den meisten Fällen ideal. Zu glatte Flächen können durch Adhäsion das Entnehmen erschweren, während zu raue Flächen sich unter Last in das Werkstück einprägen.

Sicher spannen und Oberflächen schützen

Minimieren Sie Abzeichnungen und erhöhen Sie die Wiederholgenauigkeit Ihrer Fertigungsprozesse. Lassen Sie Ihre Anschlag- und Auflagekonzepte von den Experten der WERSOMA in Magdeburg fundiert auslegen und validieren. Wir unterstützen Sie von der ersten Skizze bis zur fertigen, nach ISO 9001 zertifizierten Vorrichtung. Nehmen Sie jetzt Kontakt für ein unverbindliches Beratungsgespräch oder ein individuelles Angebot auf: https://wersoma.de/kontakt.

---
